Einheiten mit variablem Luftdurchsatz
CL-VCC
Zurück zu Senza categoria | Regulierung

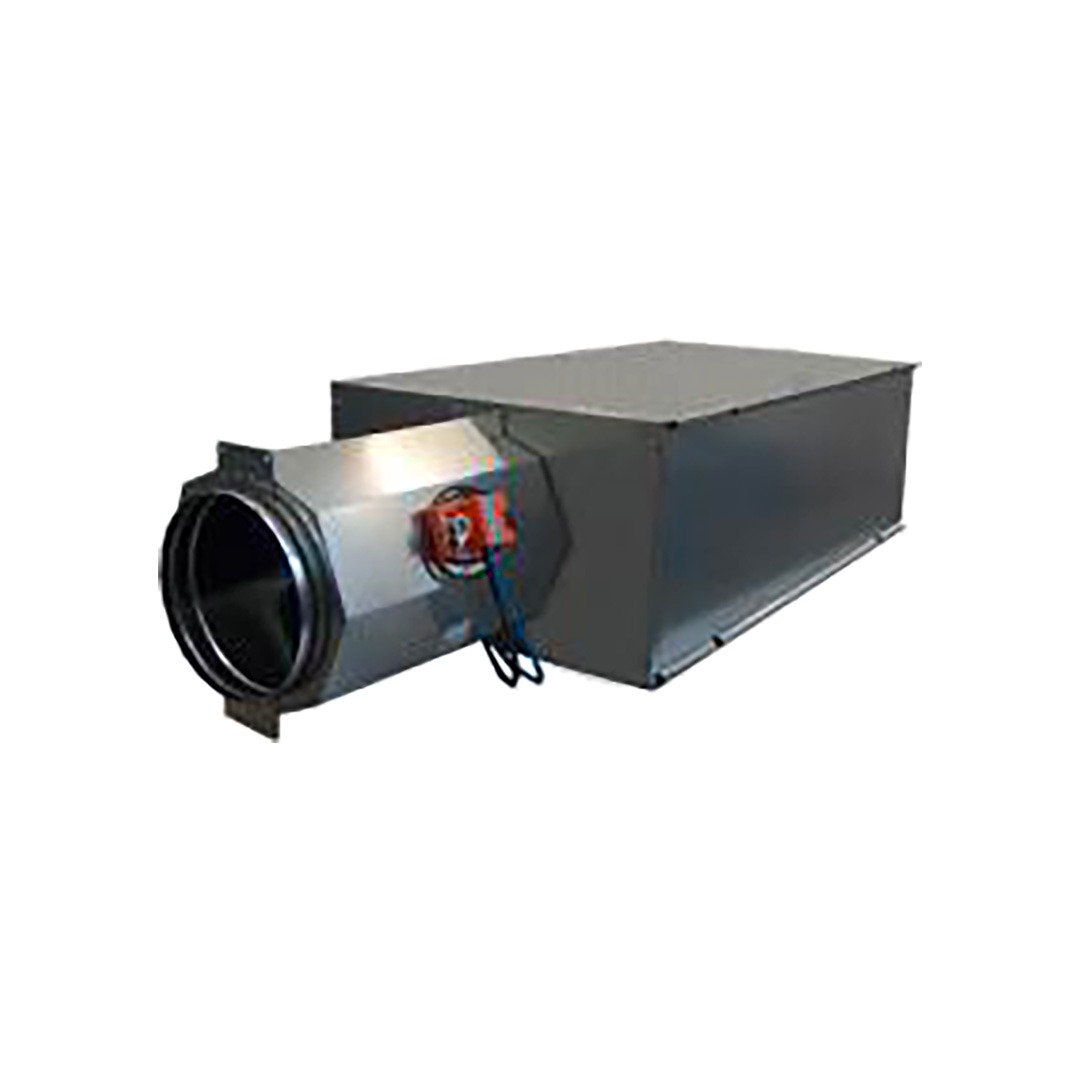

Die variablen Luftstromregler der CL-VCC-Serie sind abschließende Regeleinheiten des Luftstroms. Die Einheiten verfügen über einen sehr kompakten Schalldämpfer für den Einsatz in Systemen mit einem Schacht mit einem Arbeitsbereich zwischen 20 und 1500 Pa.
Diese Regler werden verwendet, um die Luftmenge in Systemen mit variablem Luftstrom zu steuern und aufrechtzuerhalten. Der komplette Verschluss wurde auf Grundlage der Normen EN 1751-EN 1886 geprüft.

Technische Daten

Die Regler vom Typ CL-VCC bestehen aus:

  •  einem verzinktem Stahlgehäuse mit perforiertem Laschen zur Befestigung mit einer Gewindestange oder einem Draht
  • einer kreisförmige Eintrittsöffnung auf der Hochgeschwindigkeitsseite mit Messsonde für dynamisches Δp zum Messen und Halten des Luftstroms in Bezug auf die erforderlichen Stufen
  • einem rechteckigem Ausgang auf der Seite mit niedriger Geschwindigkeit
  • einem sehr kompakten Schalldämpfungsbereich mit geräuschdämpfendem Material aus Steinwolle mit schwarzem Glasschleier bezogen, Brandklasse M0.
  • einer kreisförmigen Regulierungsklappe aus verzinktem Stahl mit luftdichten Dichtungen
  • einem ausgerichteten Motorregler zur Regulierung und Steuerung des Luftstroms

Bei der Bestellung müssen die maximalen und minimalen Luftstromwerte angegeben werden, um den Regler korrekt zu kalibrieren

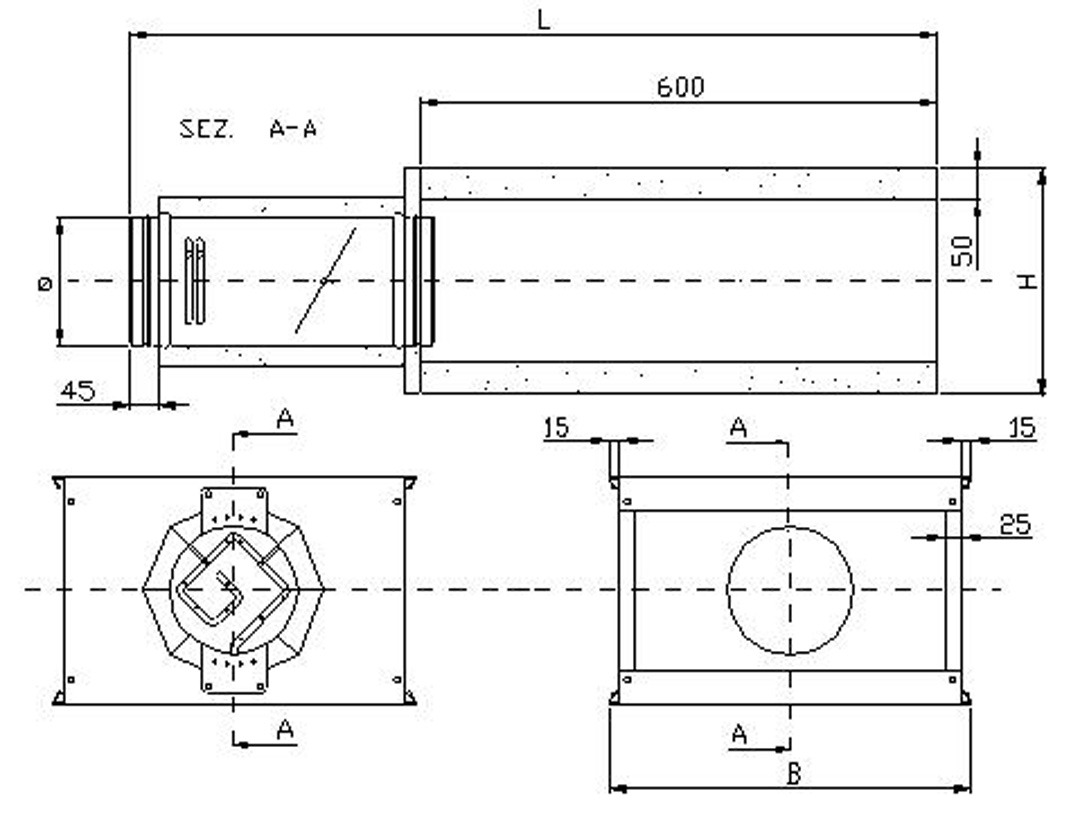

Abmessungen

CL-VCC Series

CL-VCC

Technischer Katalog
