Bouches d’Extraction
UF

Retour à Diffusion

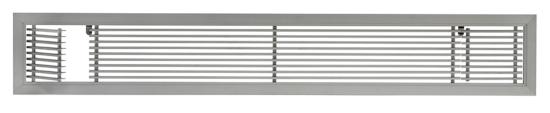

Les unités de la série UF sont des grilles de soufflage à lames fixes. Elles sont utilisées pour l'approvisionnement sur les murs et au plafond, sur le ventilo-convecteur ou sur le caisson de couverture des convecteurs d'air. Elles peuvent également être utilisées sur le mur près du sol lorsqu'il est nécessaire d'assurer la durabilité de l'esthétique et l'admission continue de l'air dans de grandes pièces.

Données techniques

  • Dimensions standard de 300 x 75 à 1000 x 300 mm
  • Dimensions spéciales réalisables sur demande jusqu'à 2 000 x 600 mm en pièce unique
  • Dimensions spéciales réalisables pour des longueurs supérieures à 2 m par composition
  • Construction standard en aluminium anodisé entièrement argenté
  • Construction en aluminium laqué RAL 9010 sur demande
  • Fixé avec des lames au pas de 12,5 mm, à profil symétrique (UF0) ou incliné de 15° (UF1)
  • Variantes de la série :
    • Mod. UF 0/1 : grillé avec lames inclinées 0°/15°
    • Mod. UF 0/1 A : lisière avec cadre standard et lames inclinées 0°/15°
    • Mod. UF 0/1 B : lisière avec cadre plat et lames inclinées 0°/15°
    • Mod. UF 0/1 AH : lisière avec lames fixes inclinées 0°/15° et deuxième série de lames réglables
    • Mod.UF…P1 : lisière avec porte grillagée
    • Mod. UF…P2 : lisière avec 2 portes grillagées"

Accessoires

  • Plénum en acier PP30 et PP40
  • Plénum en acier PP30 et PP40
  • Registre de contrôle du volume SC

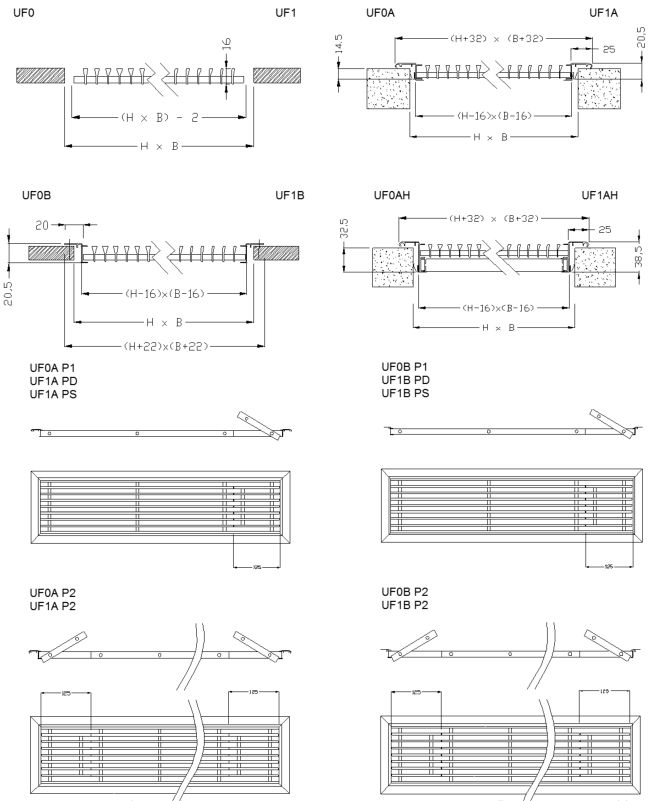

Dimensions

Série UF

Sélection

Débit d’air

Catalogue technique

UF
