Clapets Coupe-feu
FNC1

Retour aux Clapets coupe-feu

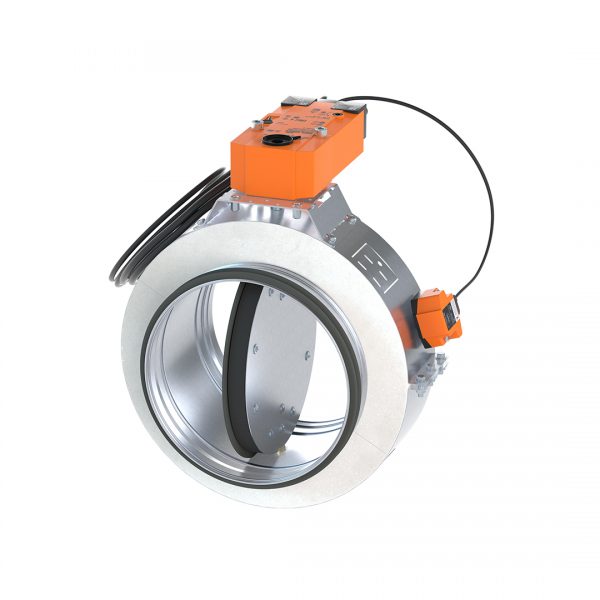

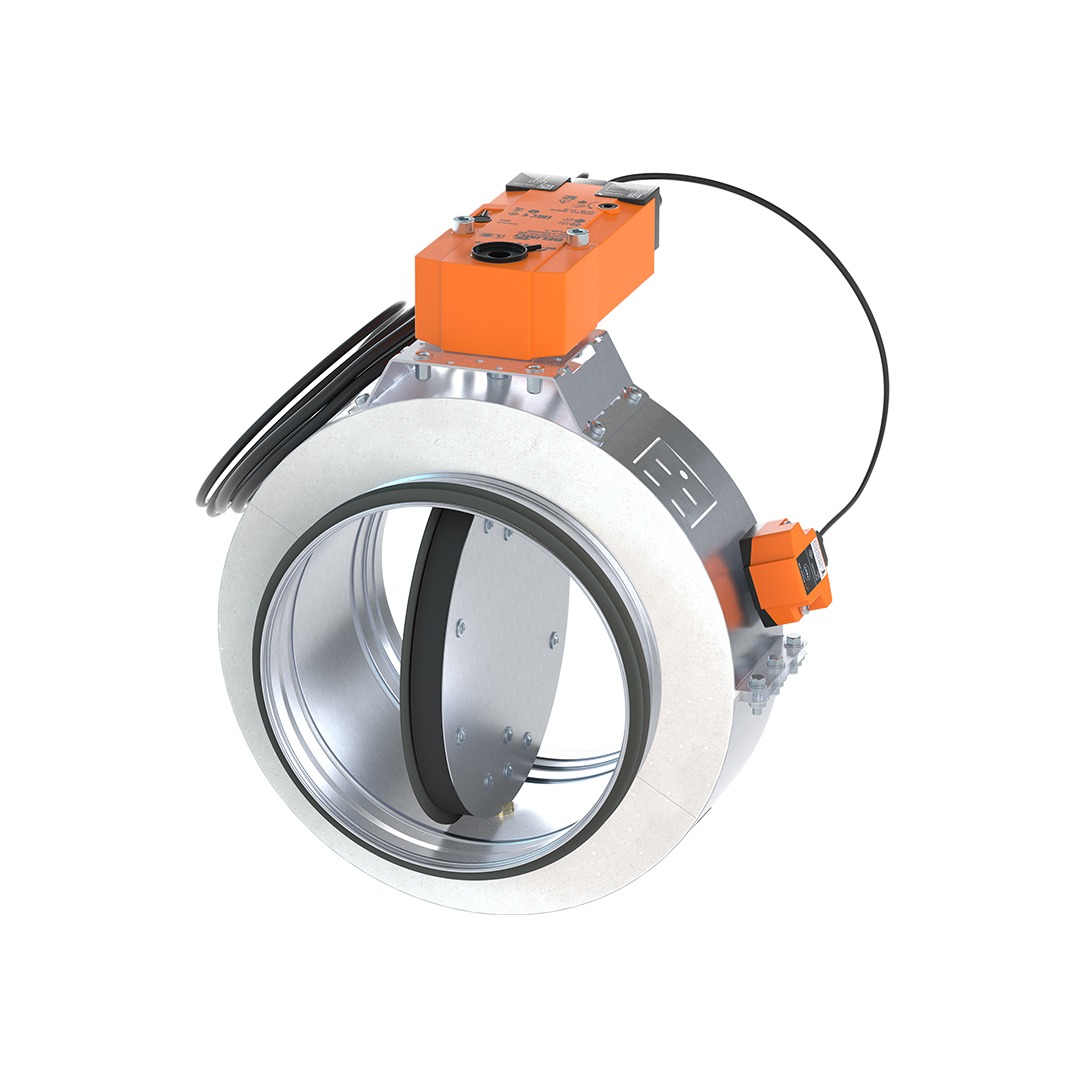

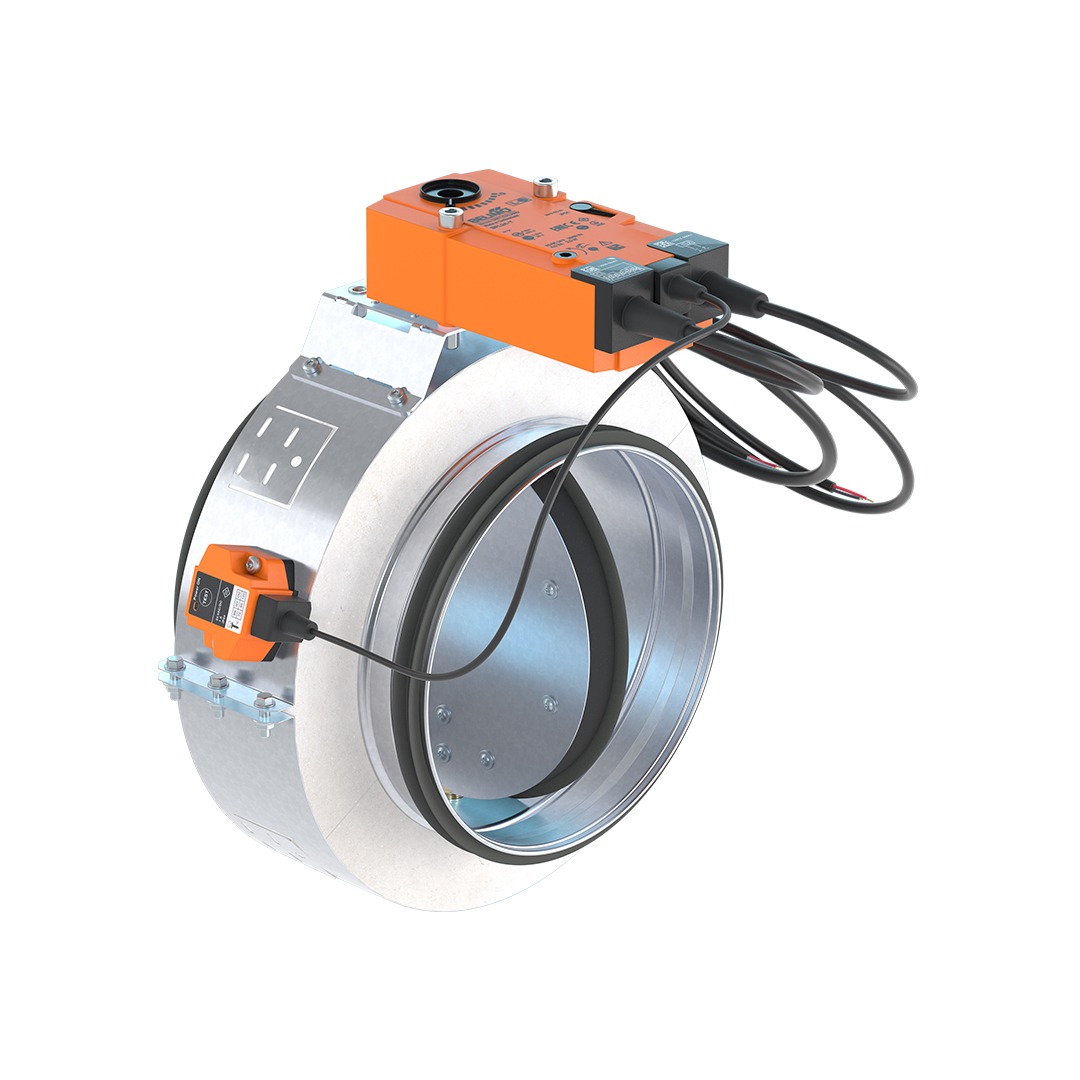

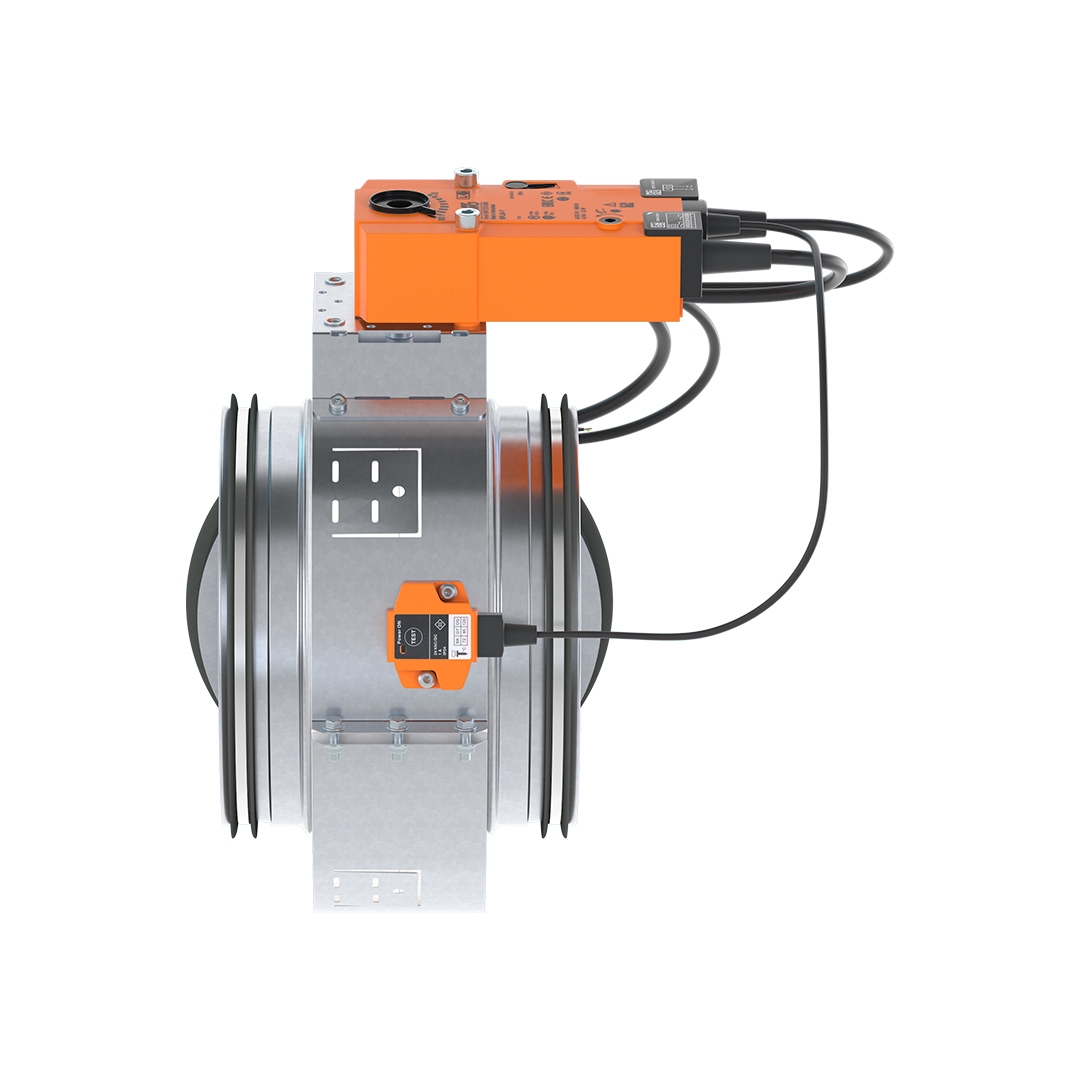

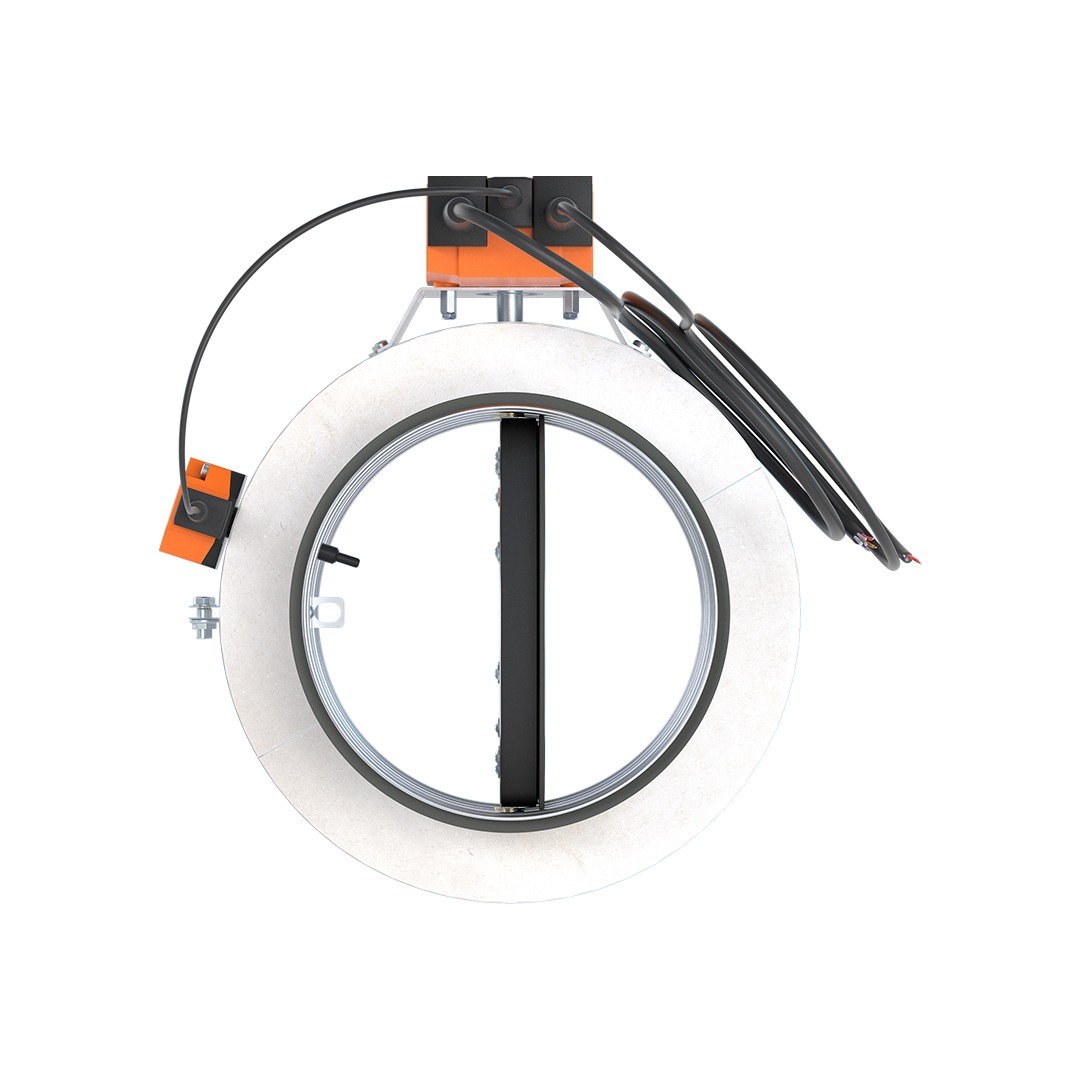

Les clapets coupe-feu de la série FNC1, adaptés aux conduits circulaires jusqu'à un diamètre de 400 mm, permettent une sécurité maximale dans la prévention de la propagation du feu dans les bâtiments. Ils garantissent une parfaite isolation thermique et une étanchéité aux fumées chaudes et froides, comme le démontrent les différents tests effectués selon la norme EN 1366-2.
Ils constituent une barrière contre la propagation du feu, le transfert de chaleur et la propagation de fumées et de gaz nocifs grâce à l'utilisation du joint testé à 300 Pa.
En les connectant aux systèmes de détection d'incendie et de fumée, il est possible d'anticiper la fermeture de la lame du clapet avant qu'elle n'entre en contact direct avec la flamme, évitant ainsi l'apparition de dommages indirects pouvant résulter de la propagation des fumées générées par la combustion.

Données techniques

  • Gamme de diamètres de 100 mm à 400 mm.
  • Boîtier en acier au carbone galvanisé.
  • Classé pour l’installation :
    • à l’intérieur de murs rigides de la norme de feu EI 60 (ve i↔o) S ;
    • dans des planchers de la norme de feu EI 60 (ho i↔o) S ;
    • dans les murs en plaques de plâtre (montants métalliques ou montants en bois) de la norme de feu EI 60 (ve i↔o) S ;
    • transfert, sans raccordement de gaine sur un ou deux côtés ;
    • pour le détail des classes de résistance au feu en fonction du type de support et d’étanchéité, il est recommandé de toujours se référer au manuel technique et à la déclaration de performance.
  • Flexibilité d’installation:
    • s’installe dans n’importe quelle direction d’axe ;
    • distance minimale de 100 mm entre deux clapets coupe-feu dans le même mur ou plancher.
  • Comportement au feu :
    • fermeture automatique en moins de 30 secondes à 72° C ;
    • isolation à la chaleur et aux flammes ;
    • indifférent à la direction d’origine du feu ;
    • pas de pont thermique entre les deux faces du mur ;
    • pas de pont thermique entre les conduits amont et aval.
  • Comportement de la fumée :
    • agit comme volet de fumée aussi bien en l’absence de feu (fumée froide) qu’en présence de feu (fumée chaude) testé à 300 Pa.
  • Étanchéité du boîtier :
    • classe C selon la norme EN 1751, pour tous les diamètres, avec pression positive et négative jusqu’à 2800 Pa.
  • Étanchéité de la lame :
    • classe 4 selon la norme EN 1751, pour tous les diamètres, avec une pression positive et négative jusqu’à 2800 Pa.
  • Environnements corrosifs :
    • test d’exposition au brouillard salin réalisé selon la norme EN 60068-2-52 surmonté avec le degré de sévérité 2.
  • Commandes : motorisées.
  • Fusible thermique calibré à 72° C ou 95° C.

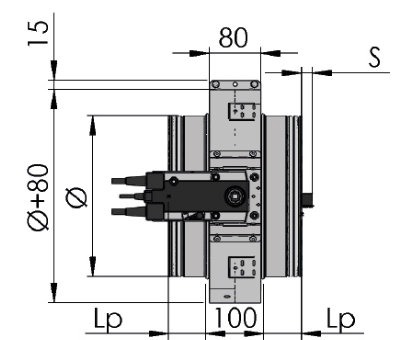

Dimensions

Clapet coupe-feu série FNC1

Certification CE selon le règlement européen UE 305/2011 et la norme EN 15650

Lp = longueur de chevauchement entre le clapet coupe-feu et la gaine
