Difusores de techo
KN rectangular

Volver a Difusión

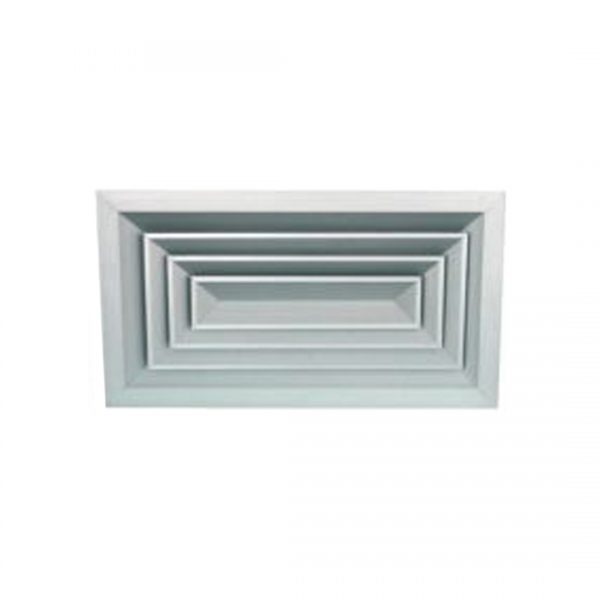

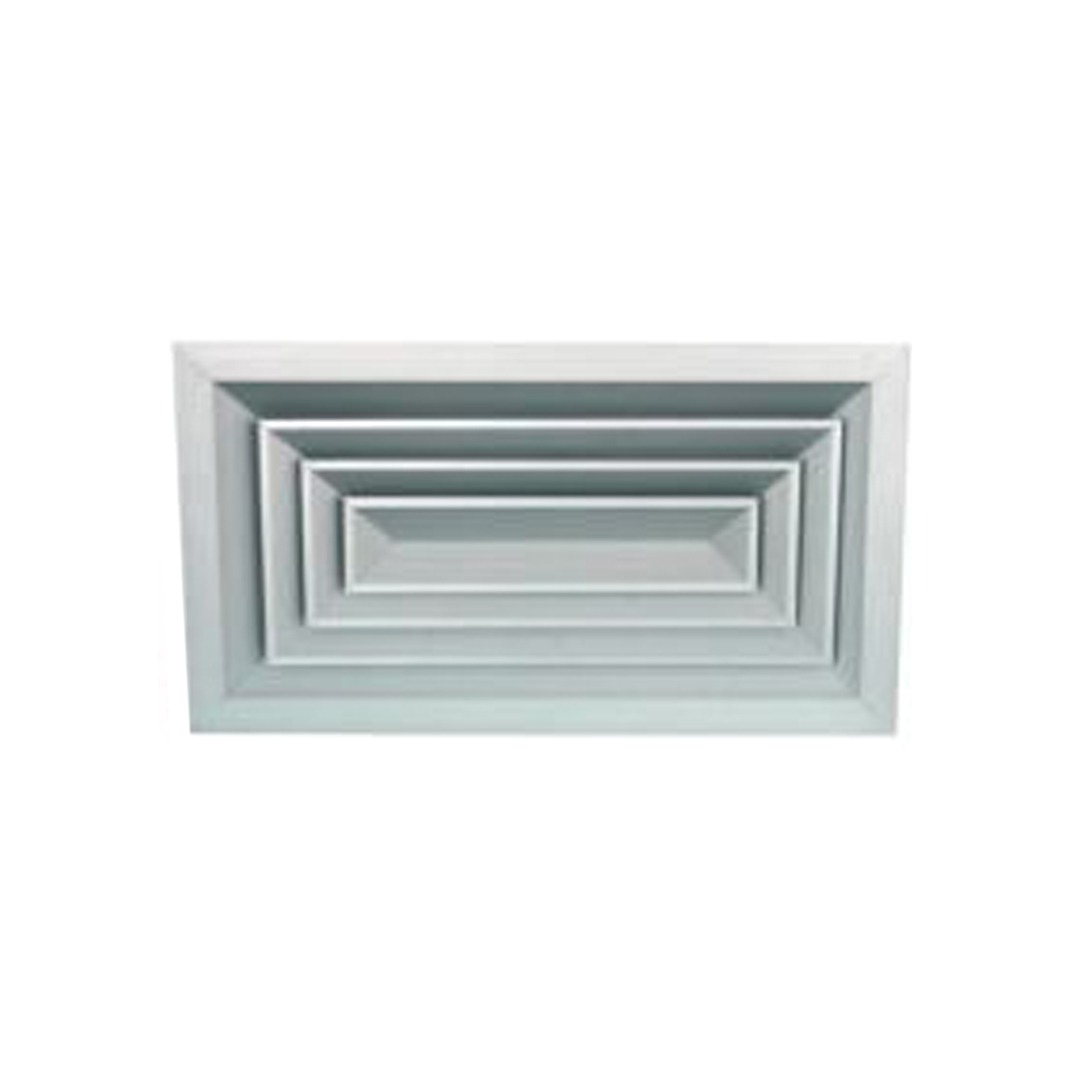

Las unidades de la serie KN son difusores rectangulares multidireccionales con conos extraíbles. Las variantes de la construcción del cuerpo central permiten configurar el tiro del difusor de varias formas. Se utilizan tanto en el suministro como en la extracción en instalaciones en techos. El cuerpo central extraíble facilita la regulación de la compuerta de control de volumen y no requiere la instalación del contrabastidor.

Datos técnicos

  • Dimensiones disponibles desde 225 x 150 mm hasta 600 x 450 mm.
  • Construcción de aluminio plateado totalmente anodizado.
  • Construcción de aluminio pintado RAL 9010 bajo demanda.
  • Configuración del cuerpo central con 1, 2 (en oposición o en el borde), 3 y 4 vías.
  • Altura de instalación entre 2,5 m y 4,5 m.
  • Caudal de aire desde 100 hasta 2400 m³/h.
  • Fijación mediante tornillos ocultos laterales fijados al collar del difusor y al conducto.
  • Contrabastidor de aluminio TC4KN para instalación espaciada desde el contratecho.
  • Contrabastidor TC4KN disponible tanto en plata anodizada como en blanco RAL 9010.
  • Fijación del contrabastidor con tirafondos en el contratecho.
  • Compuerta de control de volumen de acero galvanizado con contramovimiento.
  • Fijación de la compuerta directamente sobre el difusor mediante clips.
  • «Plénum» de acero galvanizado con o sin aislamiento.

Información

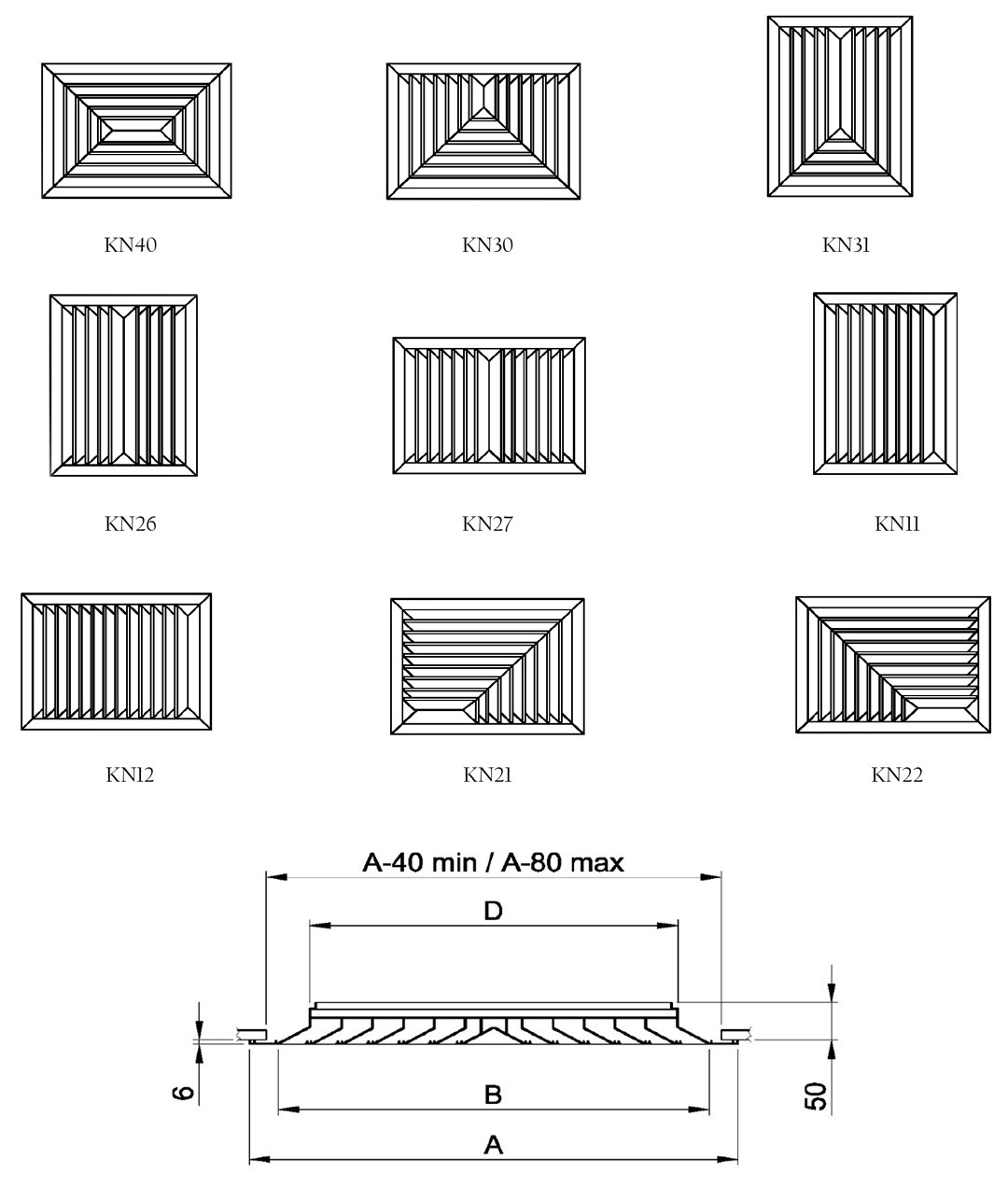

Dimensiones

Serie KN

KN - rectangular

KN - rectangular

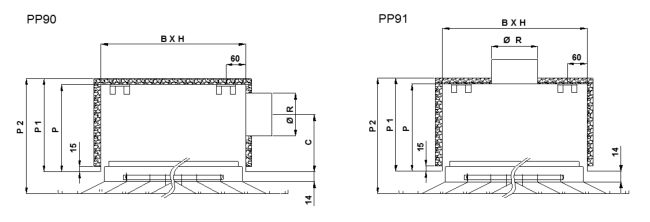

Accesorios: Plénum

KN - rectangular - Plenum
