Gitter
UH

Zurück zu Diffusion

Die Einheiten der UH-Serie sind Abluftgitter für Wohngebäude mit 45° geneigten, flachen Lamellen. Sie werden im Allgemeinen für die Absaugung an der Wand verwendet.

Technische Daten

  • Standardmaß von 200 x 100 bis 1.200 x 600 mm
  • Praktische Sonderabmessungen auf Anfrage
  • Komplett silberne, eloxierte Aluminiumkonstruktion
  • Lackiertes Aluminium auf Anfrage (RAL 9010)
  • 20-mm-Abstand, fixierte Lamellen
  • Zugregler zur Volumenkontrolle aus verzinktem Stahl mit kontrastierenden Bewegungslamellen SC
  • Modularer Gegenrahmen aus verzinktem Stahl mit ummauerten Eisenträgern UTC
  • Anschlusskasten aus verzinktem Stahl mit oder ohne Isolierung (PP30 und PP40)
  • Dreifach verwendbare Clips für Zugregler, Gegenrahmen und Befestigung des Anschlusskastens
  • Wandbefestigung durch Clips am Gegenrahmen oder durch Schrauben am Schacht oder am Anschlusskasten

Zubehör

  • Stahlanschlusskasten PP30 und PP40
  • Gegenrahmen UTC
  • Zugregler zur Volumensteuerung SC

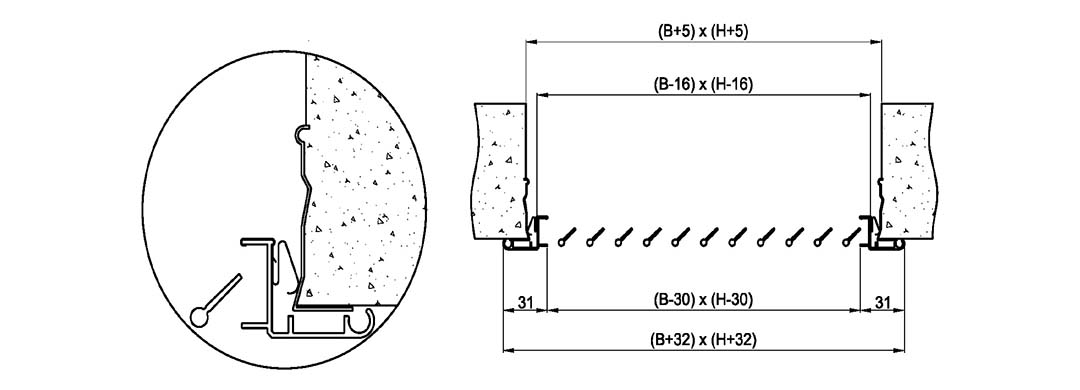

Abmessungen

UH Series

Auswahl

Luftdurchsatz

Technischer Katalog

UH
