Dralldiffusoren
KQ3

Zurück zu Diffusion

Die Einheiten der Serie KQ3 sind quadratische Diffusoren mit Aussparungen auf der Blende. Die Aussparungen sind doppelspiralförmig nach oben gezogen und haben einstellbare Deflektoren. Sie werden beide zur Ausströmung und zur Erneuerung verwendet und werden an der Decke installiert. Sie finden ihre Anwendung dort, wenn ein durchdachtes Design gefordert ist und eine einfache Installation und Regulierung der Wurfweite geschätzt wird.

Technische Daten

  • Verfügbare Abmessungen von 600 x 600 bis 825 x 825 mm
  • Stahlblende, weiß lackiert (RAL 9010)
  • Einstellbare Deflektoren in Schwarz (RAL 9005) aus ABS
  • Einbauhöhe zwischen 2,6 und 4,1 m
  • Luftvolumenstrom von 280 bis 1.990 m³/h
  • Seitliche Befestigung durch Schrauben am Anschlusskasten oder durch zentrale Schraube und weiße Abdeckschraube oben
  • Anschlusskasten aus verzinktem Stahl mit oder ohne Regler, Zugklappe, Isolierung und Montagebrücke
  • Verfügbare Version in Edelstahl AISI 304 oder AISI 316 mit glänzender oder satinierter Oberfläche

Abmessungen

KQ3 Series
KQ2

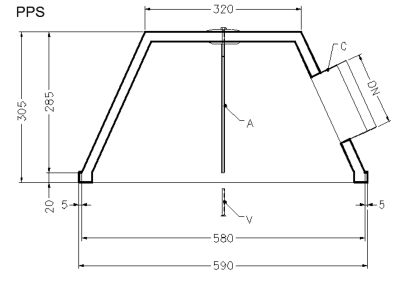

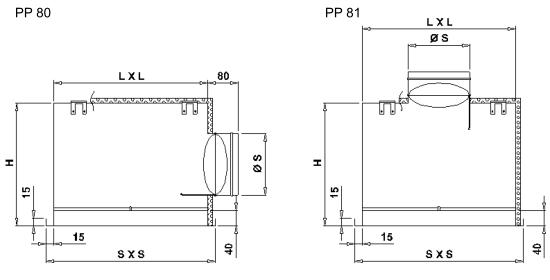

Zubehör: Anschlusskasten
KQ2

KQ2

Auswahl

Luftdurchsatz
KQ3

Technischer Katalog

KQ3
