Dralldiffusoren
KPZ – KPRZ

Zurück zu Diffusion

Die Einheiten der Serie KPZ – KPRZ sind verkleinerte, quadratische Diffusoren mit fester Geometrie. Diese Diffusoren haben eine Reihe radialer, fixierter Lamellen, die durch Pressen hergestellt werden. Sie sind sowohl für die Zufuhr als auch für die Absaugung geeignet, wenn keine besondere Wurforientierung oder kein starker Temperaturgradient erforderlich ist.

Technische Daten

  • Verfügbare Durchmesser von 125 bis 400 mm
  • Innen lackierte, weiße Stahlkonstruktion (RAL 9010)
  • Aufbau auf Blende 595 x 595 lieferbar 595 x 595 (KPZ6) auch mit flachem Rand (KPZB6)
  • Einbauhöhe zwischen 2,7 und 5,1 m
  • Luftvolumenstrom von 30 bis 1.000 m3/h
  • Befestigung durch Zentralschraube mit oberen, weißem Schraubdeckel
  • Anschlusskasten aus verzinktem Stahl mit oder ohne Klappe, Regler und Isolierung
  • Drosselklappe, Sammelklappe und Aufsetzrahmen zur Befestigung sind lieferbar

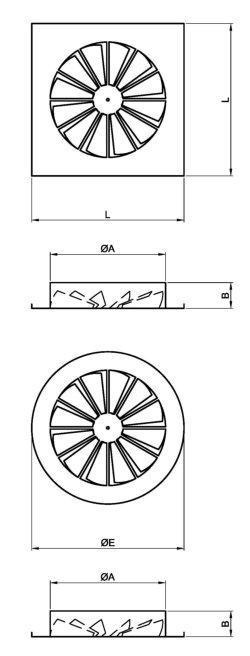

Abmessungen

KPZ Series
KPZ



Zubehör: Anschlusskasten

KP -KPR



Auswahl

Luftdurchsatz
KPZ

Technischer Katalog

KPZ
