Zugregler zur Volumensteuerung
WM-05
Zurück zu Senza categoria | Regulierung

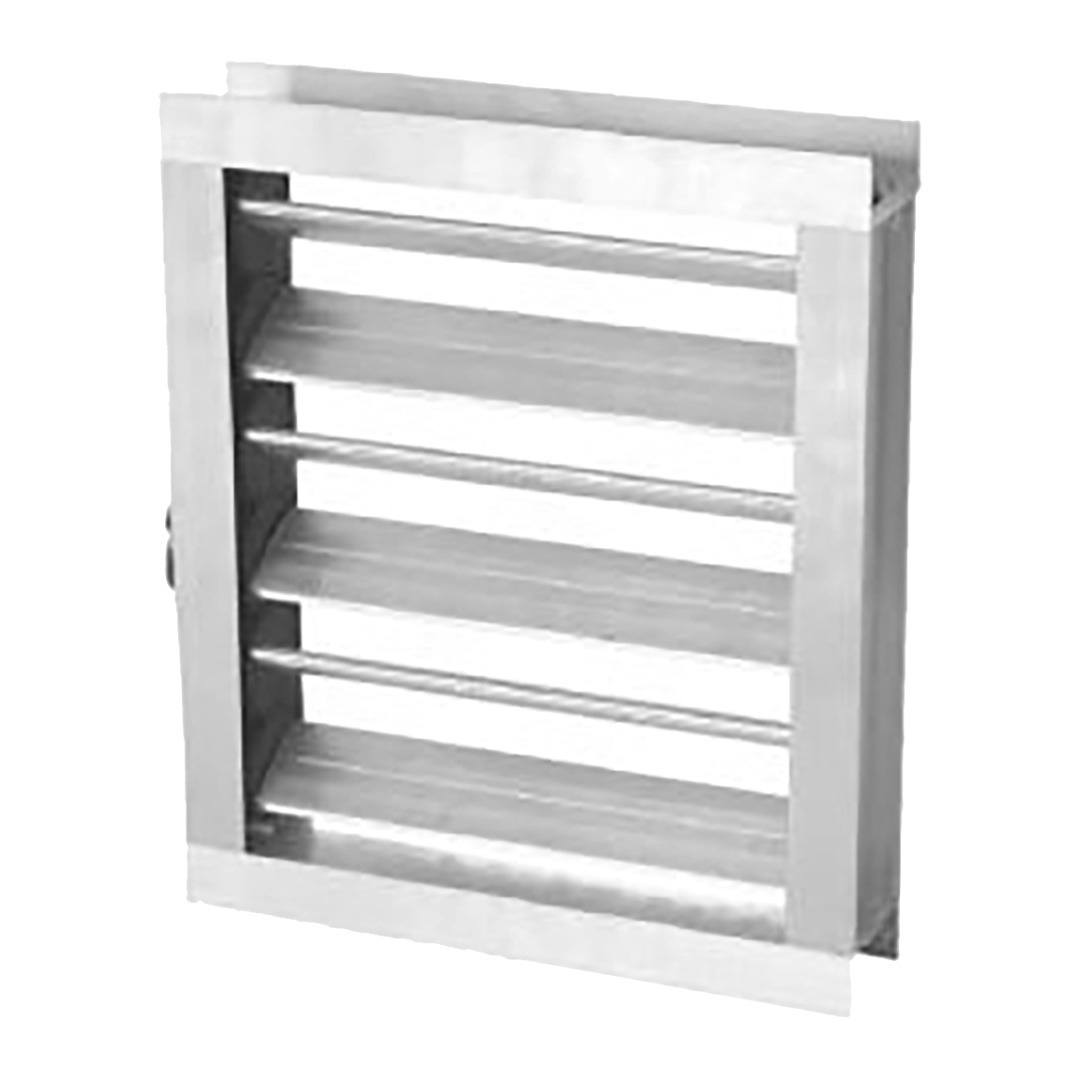

Die Zugregler der WM-05-Serie sind Klappen zur Volumensteuerung aus Aluminium für rechteckige Schächten mit horizontal gegenläufigen Lamellen. Sie finden ihre Anwendung bei der Steuerung, Regelung, Ausbalancierung und Kalibrierung des Luftverteilungsnetzes. Die Bewegungsübertragung wird durch ein Räderwerk realisiert, während das Profil der Lamellen eine gute Halteeigenschaft beim vollständigen Schließen ermöglicht.

Technische Daten

  • Rahmen des Zugreglers aus extrudiertem Aluminium mit 65 mm Breite
  • Rahmen der Schachtflansche 30 mm
  • Minimale und maximale Abmessungen 100 x 61 mm und 800 x 861 mm
  • Gegenläufige Aluminiumlamellen mit aerodynamischem Profil und 50 mm Abstand
  • Lamellen mit gepanzerten Profilen und Nutende, um das Schließen zu verbessern
  • Bewegungsübertragung durch Verbundgetriebe auf PBT-Basis
  • Befestigung durch Schrauben am Schacht oder der UTA-Blende
  • Manuelle Steuerung wird zur Verfügung gestellt
  • Bereits installierter Servomotor für Modell WM-05P erhältlich
  • Betriebstemperatur von -30 bis +130 °C

Abmessungen

WM-05 Series

WM-05

Auswahl

-
DRUCKVERLUST – ∆pt [Pa]

LÄRMPEGEL FÜR EINEN EINZELNEN BEREICH – LwA [dB(A)]

KORREKTURFAKTOR DES BEREICHS – K [dB(A)]

WM-05
