Einheiten mit variablem Luftdurchsatz

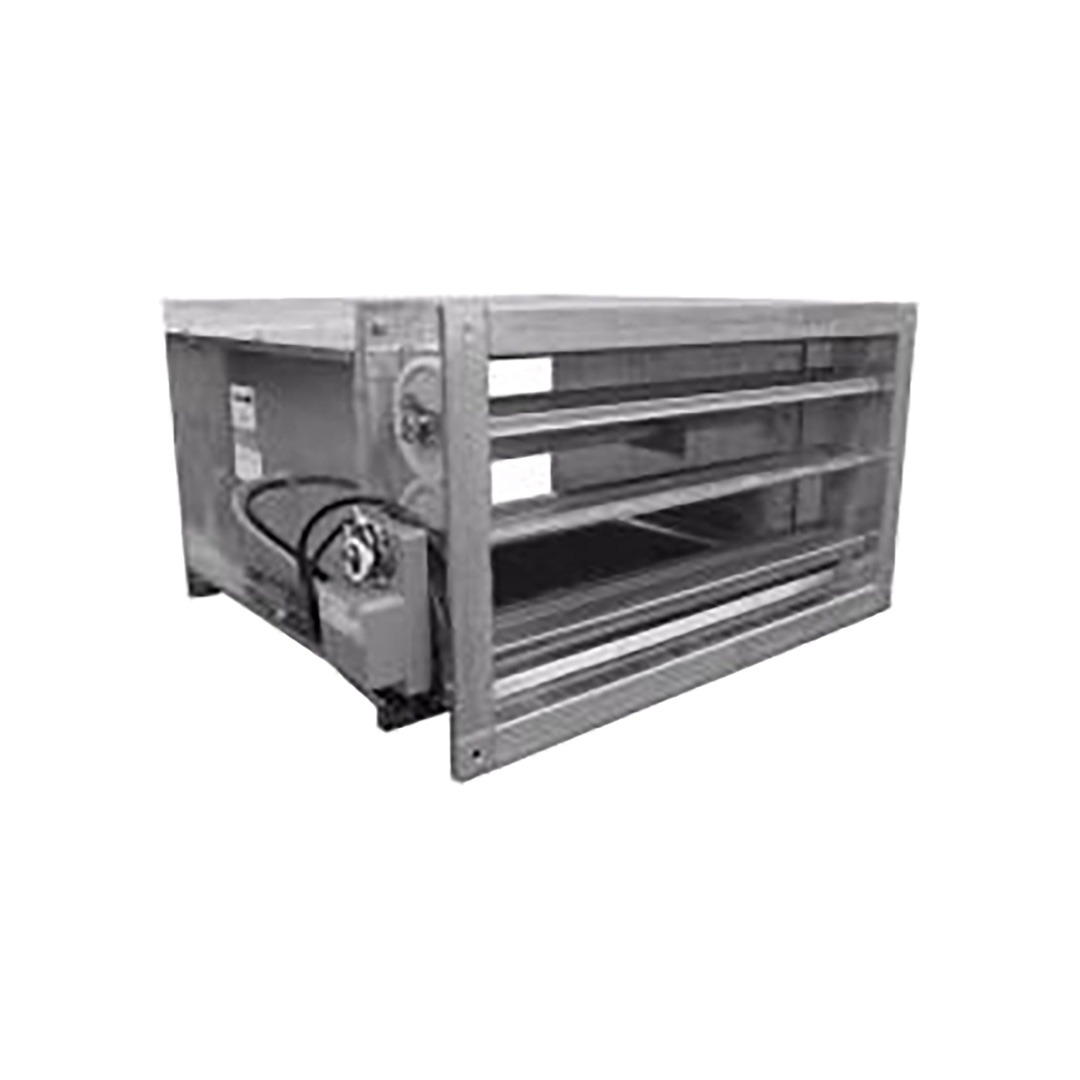

CL-VRR

Zurück zu Regulierung

Die variablen Luftstromregler der CL-VRR-Serie sind abschließende Regeleinheiten für den Luftstrom, die in Systemen mit einem Schacht mit einem Arbeitsbereich zwischen 20 und 1000 Pa verwendet werden.
Diese Regler werden verwendet, um die Luftmenge in Systemen mit variablem Luftstrom zu steuern und aufrechtzuerhalten. Der komplette Verschluss wurde auf Grundlage der Normen EN 1751-EN 1886 geprüft.

Technische Daten

Die Regler vom Typ CL-VRR bestehen aus:

  • einem Gehäuse aus verzinktem Stahl in verschiedenen Abmessungen, die den auf dem Markt üblichen, quadratischen Schachtgrößen entsprechen
  • einer Regulierungsklappe aus verzinktem Stahl mit luftdichten Dichtungen entlang der Breite und den Seiten
  • einer Messsonde für Δp zur Messung und Aufrechterhaltung des Luftvolumenstroms in Bezug auf die erforderlichen Stufen
  • einem ausgerichteten Motorregler zur Regulierung und Steuerung des Luftstroms

Bei der Bestellung müssen die maximalen und minimalen Luftstromwerte angegeben werden, um den Regler korrekt zu kalibrieren

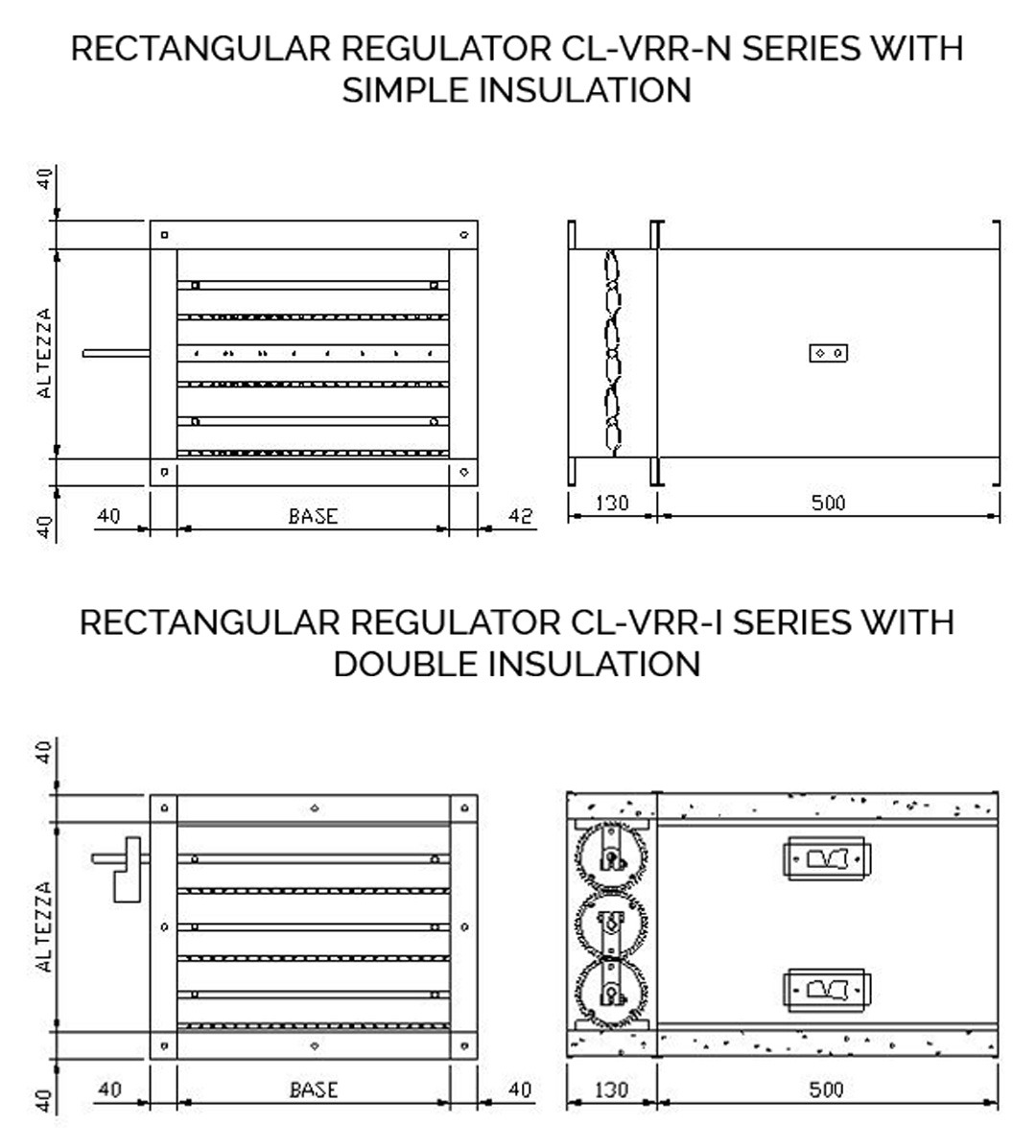

Abmessungen

CL-VRR Serie

CL-VRR

Auswahl

-
NOMINALER LUFTSTROM

ERZEUGTER LÄRM UND DRUCKVERLUST

AUSGESTRAHLTER LÄRM

PRO GRUNDLÄRMKORREKTURWERTE ANDERE ALS 600 mm

UMWELTABSORPTION: -8 dB
