Bodendiffusoren
UP-SCUP

Zurück zu Diffusion

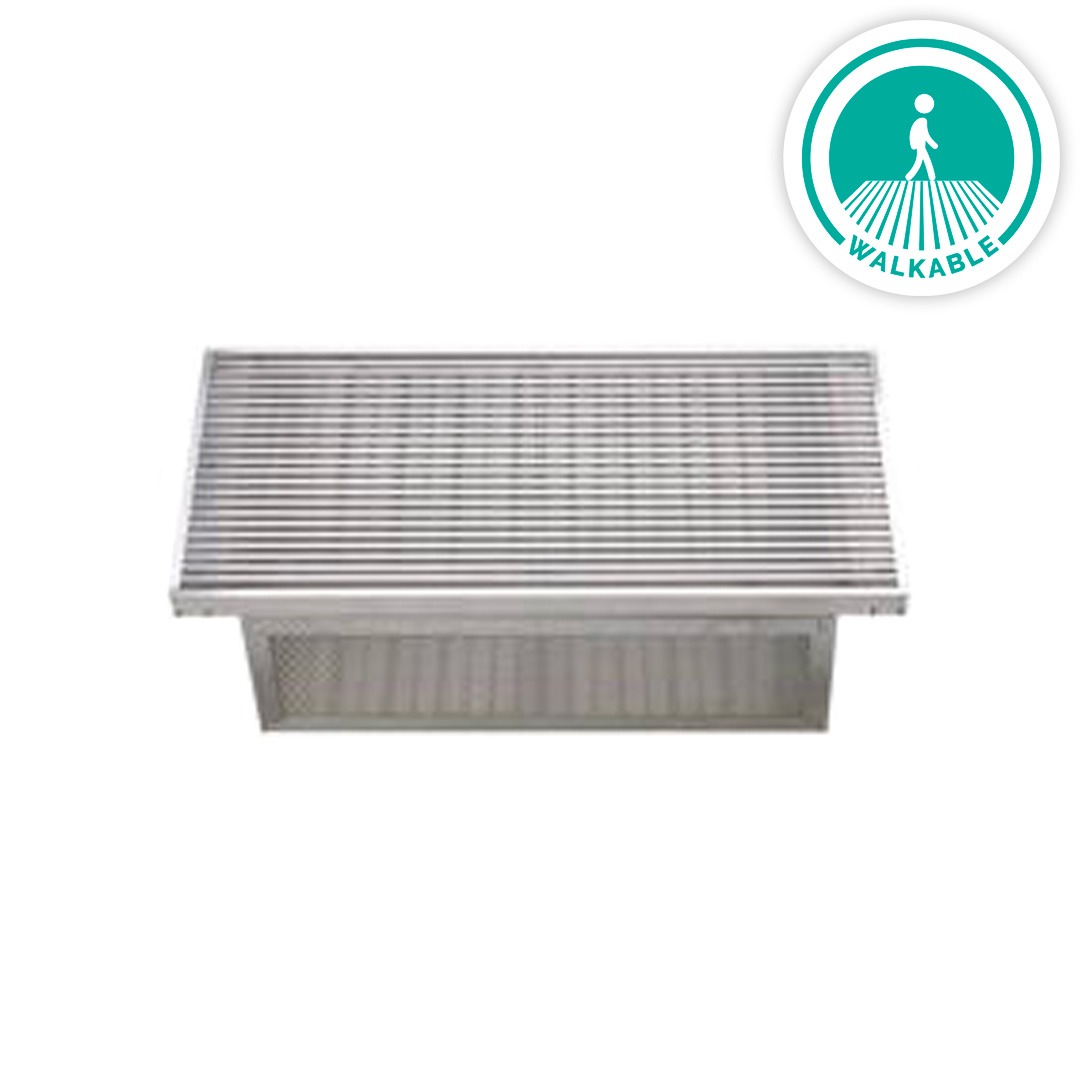

Die neue UP0-Serie besteht aus einer Reihe von erdgebundenen Gittern, die sowohl für die Luftzufuhr als auch für die Absaugung geeignet sind. Die physikalische Festigkeit ist die beste, die mit Aluminium erreicht werden kann, und ist gemäß der UNI-EN-13264-Zertifizierung als „leichte“ Klasse zugelassen. Auf einem 600 x 600 mm Gitter kann ein Gewicht von 450 kg ohne Einsturzgefahr und bis zu 150 kg ohne Beschädigung des Gitters getragen werden. Diese Stärke macht die neuen erdgebundenen Gitter der UP0-Serie zur sichersten Lösung für Umgebungen, in denen Trolleys verwendet werden, wie Restaurants, Büros, Orte wie Sportzentren und andere ähnliche öffentliche Orte. Die Standardversion der neuen UP0-Serie wird auf Wunsch in eloxiertem Aluminium gefertigt.

Technische Daten

  • Standardgrößen von 200 x 100 bis 1200 x 600 mm
  • Struktur und eloxierte Aluminiumlamellen
  • Version für vertikale Einführung (UP0) oder 15°-Einführungswinkel (UP1)
  • Zugregler aus verzinktem Stahl können separat geliefert werden (SCUP)
  • Verzinkter Edelstahl-Abrieb kann separat geliefert werden (UPR), erhältlich für Basislängen gleich oder mehr als 300mm
  • Varianten
    • Modell B-UP ...: begehbare Einfachendstück mit fester Höhe
    • Modell P-UP ...: begehbare Einfachendstück mit einstellbarer Höhe
    • Modell-UP ... C: begehbarer Gitterrahmen mit fester Höhe
    • Modell-T ... UP: Verstellbares, begehbares Endstück mit Rahmen
  • Die Triebwerke mit Basis, die länger als 600 mm ist, werden mit Doppelspannrahmen, Korb und Zugregler in zwei Teile geteilt geliefert

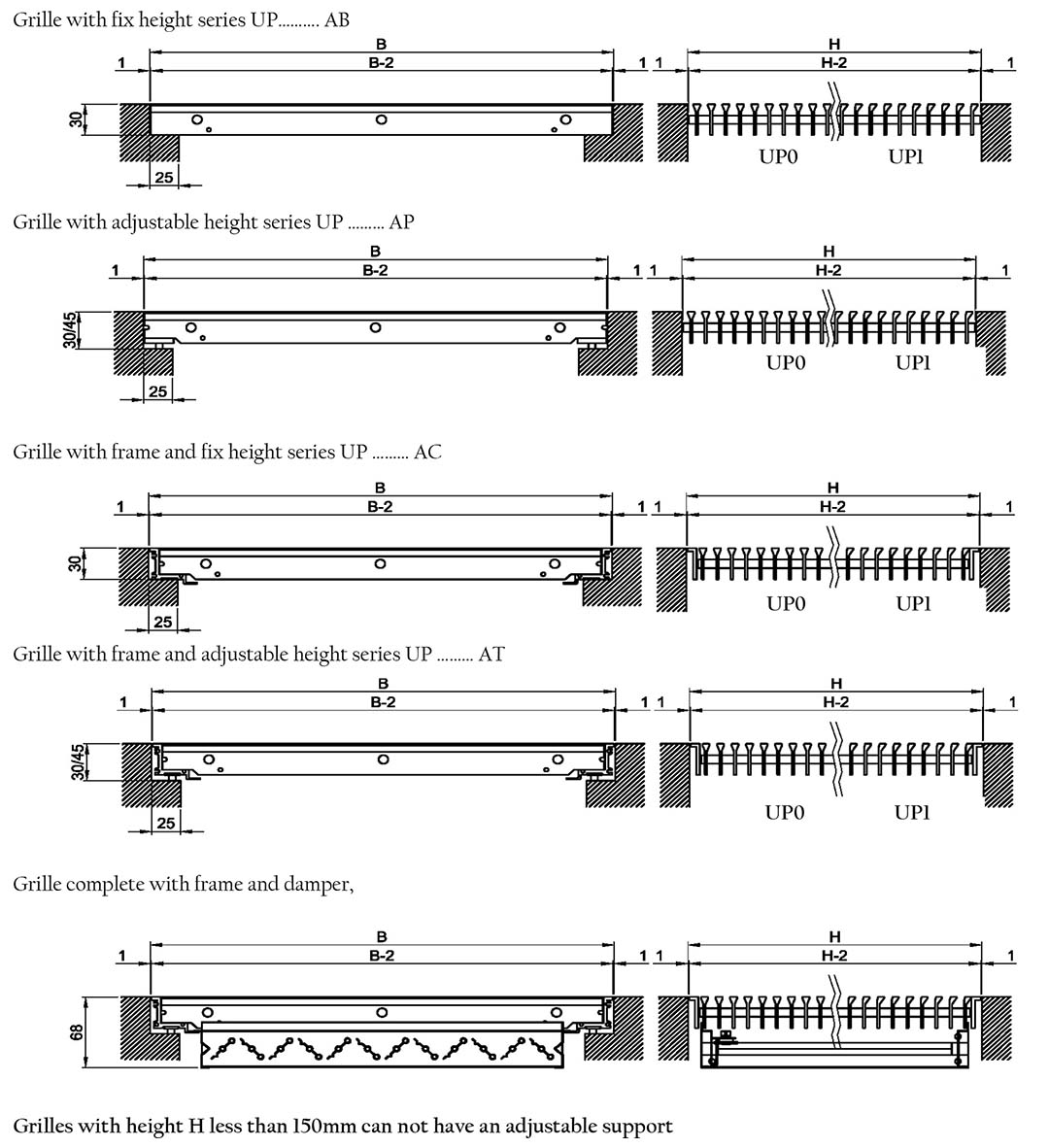

Abmessungen

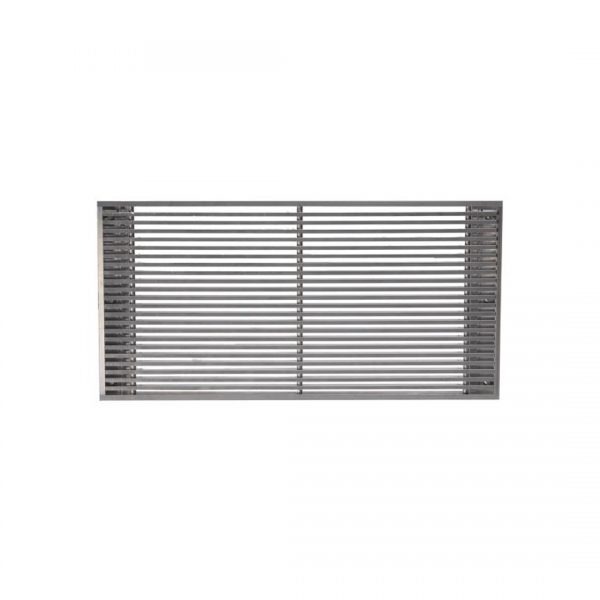

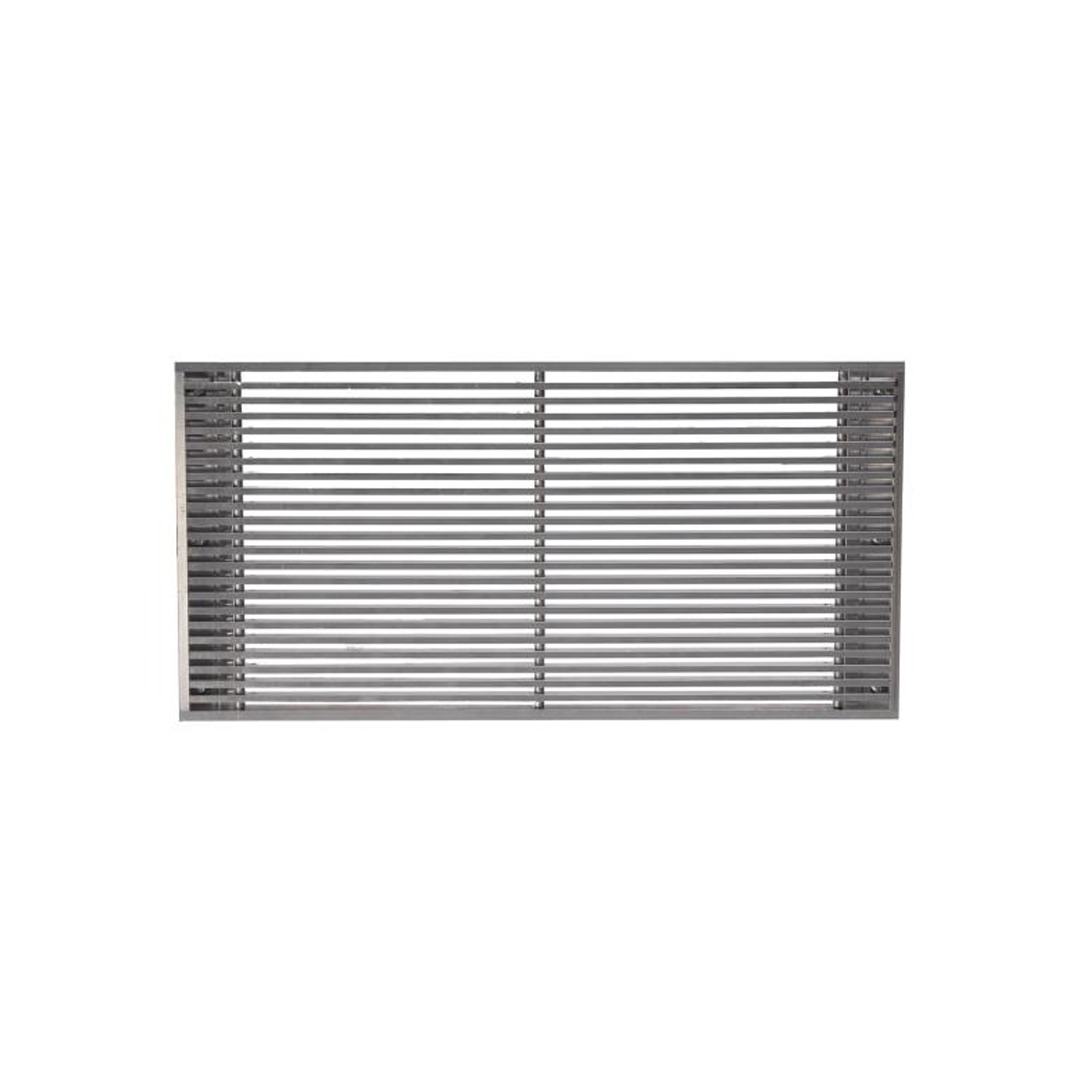

Einfaches Gitter, nur Lamellen mit fester Höhe, Serie UP - AB

UP-Simple grille, fixed height blades only, series UP-AB



Einfaches Gitter, höhenverstellbare Lamellen, Serie UP - AP

UP-Simple grille, adjustable height blades, series UP-AP



Gitter mit Rahmen fester Höhe, Serie UP - AC

UP-Grille with fixed height frame, series UP-AC



Gitter mit höhenverstellbarem Rahmen, Serie UP - AT
UP-Grille with adjustable height frame, series UP-AT



Gitter komplett mit Rahmen, Zugregler und Staubsammelbox
UP-Grille complete with frame, damper and dust collection box

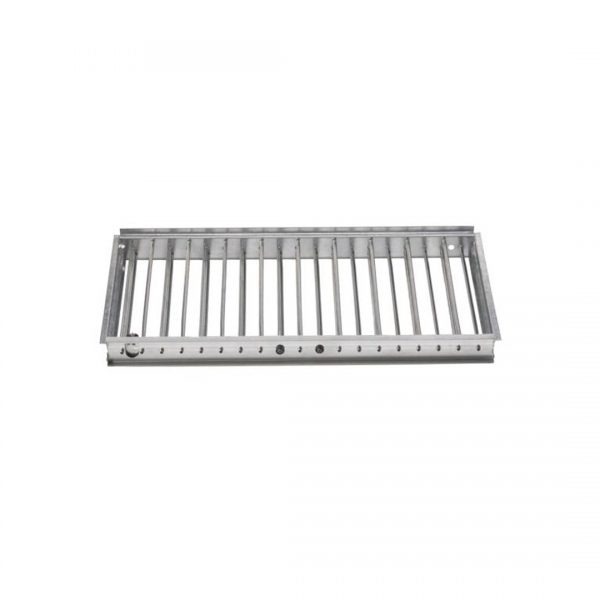

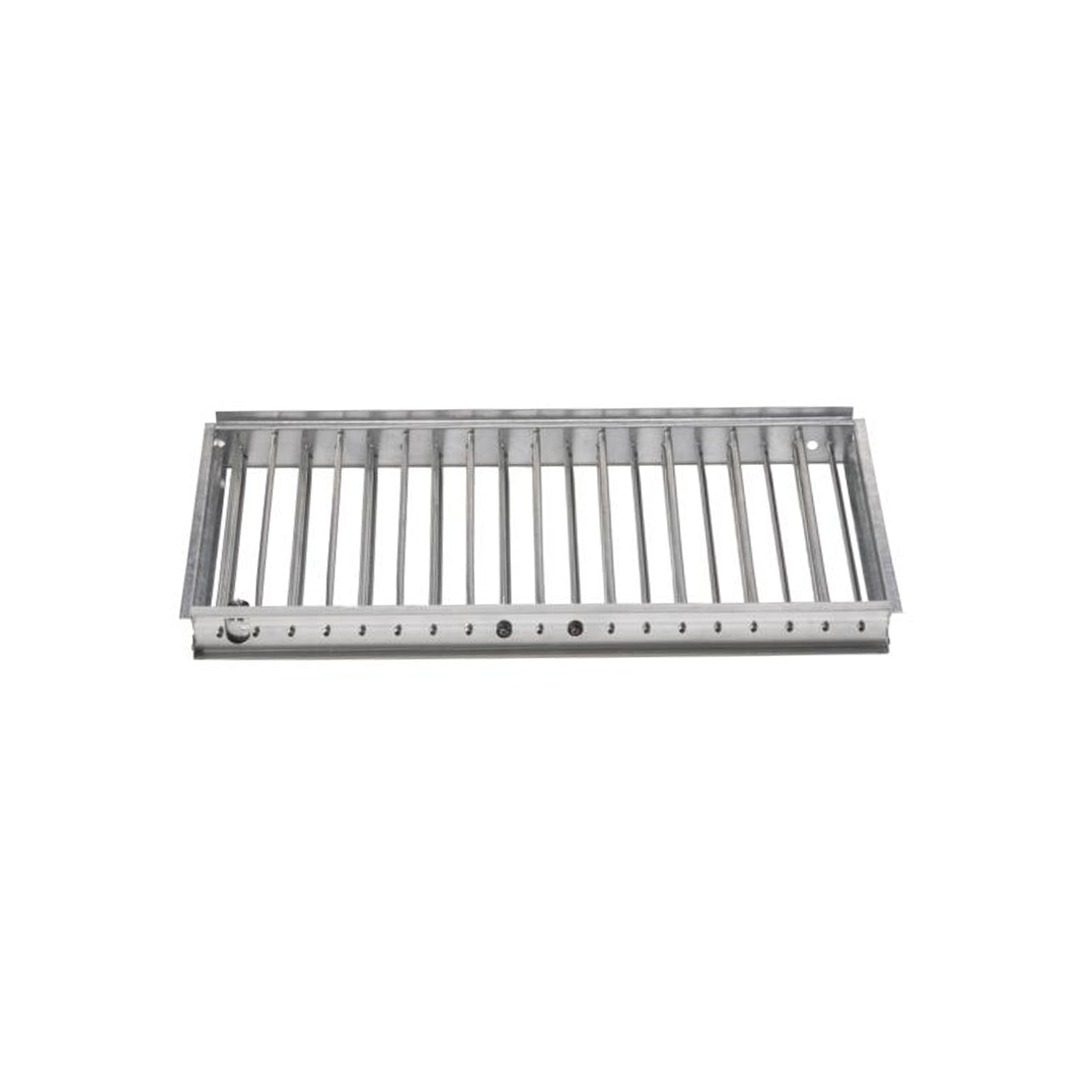

Zubehör: Einfache oder einfach einstellbare Regulierungsklappe für Gitter
UP-accessory regulation damper for grille simple or adjustable simple



Zubehör: Regulierungsklappe für Gitter mit Rahmen
UP-accessory regulatin damper for grille with frame

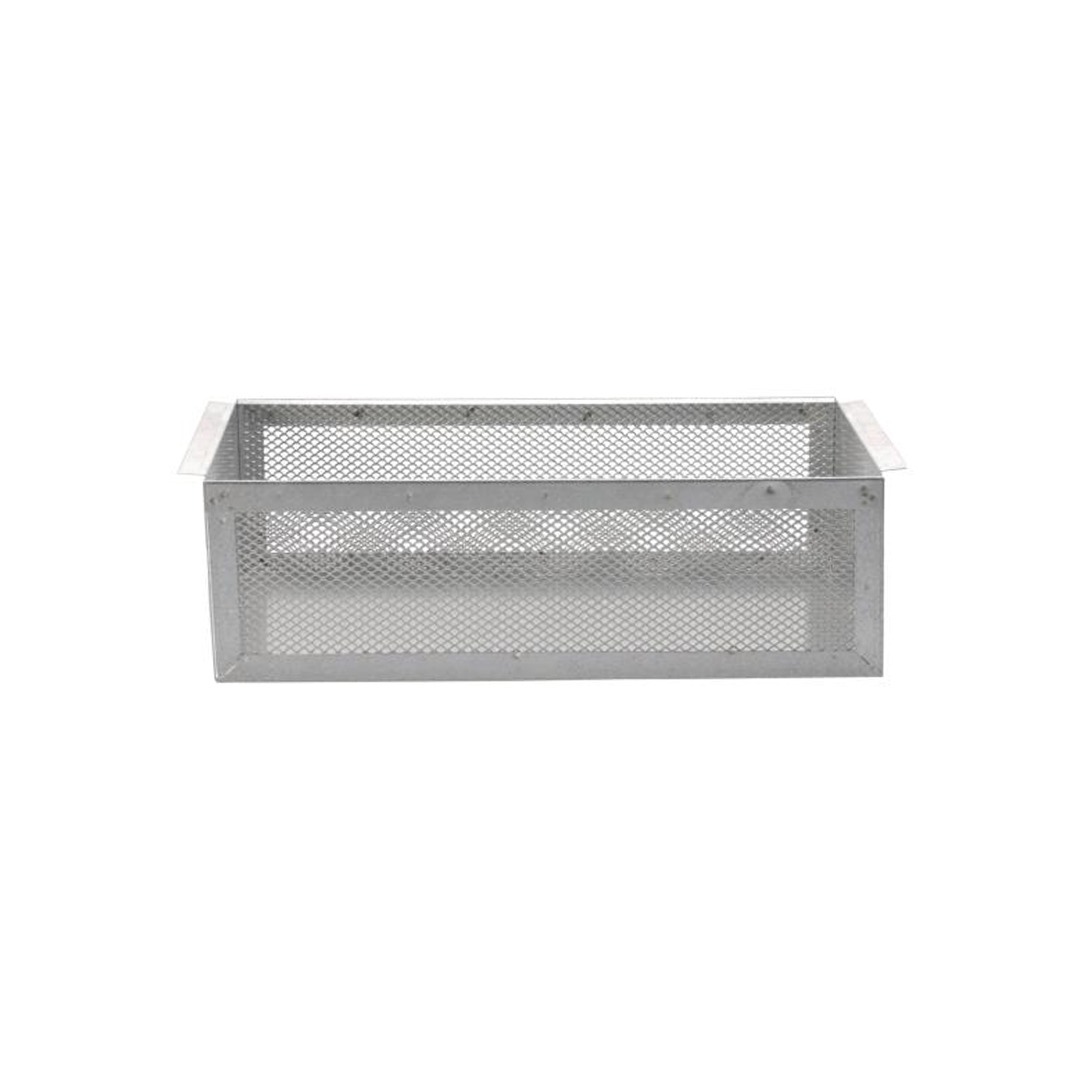

Zubehör: Auffangkorb für Gitter mit Rahmen
UP-accessory collecting basket for grille with frame



Auswahl

Luftdurchsatz
UP

Technischer Katalog

UP
