Clapets Coupe-feu
WHS25

Retour aux Clapets coupe-feu

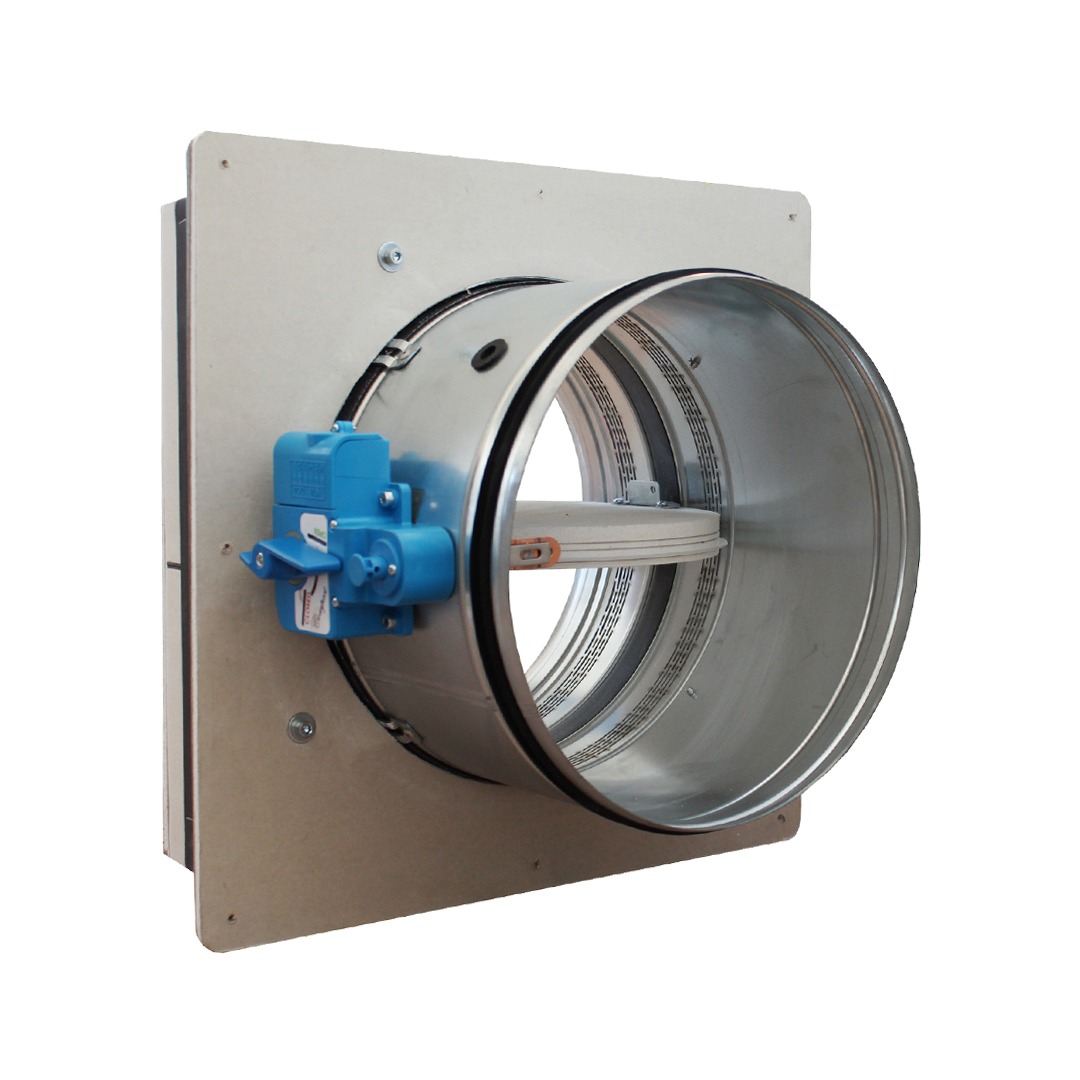

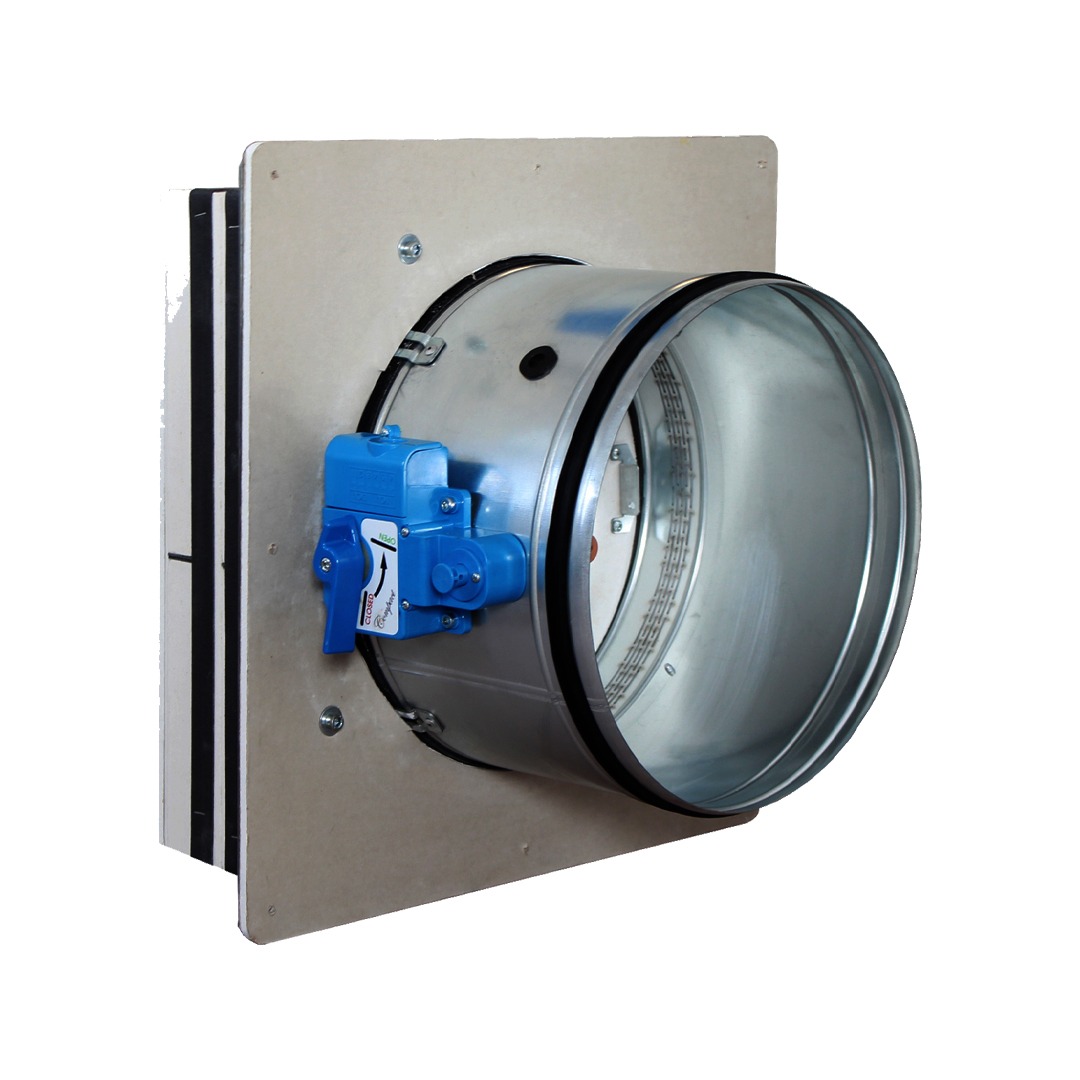

Les clapets coupe-feu de la série WHS25 « appliqués » pour une installation rapide, adaptés aux conduits circulaires jusqu'à un diamètre de 315 mm, permettent une sécurité maximale dans la prévention de la propagation du feu dans les bâtiments. Ils garantissent une parfaite isolation thermique et une étanchéité aux fumées chaudes et froides, comme le démontrent les différents tests effectués selon la norme EN 1366-2.
Ils constituent une barrière contre la propagation du feu, le transfert de chaleur et la propagation de fumées et de gaz nocifs grâce à l'utilisation du joint testé à une dépression de 500 Pa, bien supérieure au minimum requis de 300 Pa prévu selon la norme EN 1366-2. En les connectant aux systèmes de détection d'incendie et de fumée, il est possible d'anticiper la fermeture de la lame du clapet avant qu'elle n'entre en contact direct avec la flamme, évitant ainsi l'apparition de dommages indirects pouvant résulter de la propagation des fumées générées par la combustion.

Données techniques

  • Gamme de diamètres de 100 mm à 315 mm.
  • Boîtier en acier au carbone galvanisé.
  • Classé pour l’installation :
    • à l’intérieur de murs rigides avec une norme de feu allant jusqu’à EI 120 (ve i↔o) S ;
    • à l’intérieur de planchers avec une norme de feu va jusqu’à EI 120 (ho i↔o) S ;
    • à l’intérieur de murs en placoplâtre avec une norme de feu allant jusqu’à EI 120 (ve i↔o) S ;
    • à l’intérieur de murs en blocs de gypse avec une norme de feu jusqu’à EI 120 (ve i↔o) S ;
    • s’installe avec la méthode Weichschott (fire batt) dans les murs et les sols ;
    • transfert, sans raccordement de gaine sur un ou deux côtés ;
    • pour le détail des normes de résistance au feu en fonction du type de support et d’étanchéité, il est recommandé de toujours se référer au manuel technique et à la déclaration de performance.
  • Flexibilité d’installation :
    • s’installe dans n’importe quelle direction d’axe.
  • Comportement au feu :
    • fermeture automatique en moins de 30 secondes à 70° C ;
    • isolation à la chaleur et aux flammes ;
    • indifférent à la direction d’origine du feu ;
    • pas de pont thermique entre les deux faces du mur ;
    • pas de pont thermique entre les conduits amont et aval.
  • Comportement de la fumée :
    • agit comme registre anti-fumée aussi bien en l’absence de feu (fumée froide) qu’en présence de feu (fumée chaude) testé à 500 Pa.
  • Étanchéité du boîtier :
    • classe C selon la norme EN 1751, pour tous les diamètres, avec pression positive et négative jusqu’à 2000 Pa.
  • Environnements corrosifs :
    • test d’exposition au brouillard salin réalisé selon la norme EN 60068-2-52 surmonté avec le degré de sévérité 2.
  • Commandes : mécaniques, magnétiques ou motorisées.
  • Fusible thermique calibré à 70° C ou 95° C.
